(также подойдут на SAAB 900OG и любые классические СААБы)

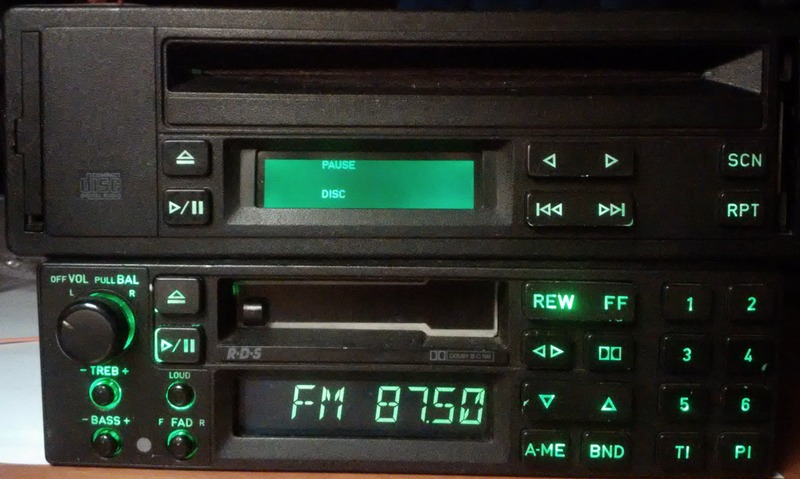

Магнитола Кларион (Clarion) "свежая" (M95-98)
Список моделей с номерами запчастей по модельным годам и странам:
Номер Модель Годы Рынок
4518924 PU-9903A M95-98 EU
4518932 PU-9904A M95-98 CA, LA, US
К ним отдельно поставлялись съёмные панельки:
4617676 для PU-9903A
4617684 для PU-9904A
CD-проигрыватель (опция):
4518940 PU-2101A M95-98
Опциональный CD-проигрыватель не может работать без магнитофона. CD-проигрыватель одинаковый для обеих моделей магнитофонов.
Также магнитофоны поддерживают управление CD-ченджером, который устанавливается в багажник. Поддерживаются любые CD-ченджеры Кларион с интерфейсом Clarion C-bus и 13-пиновым DIN-разъёмом. Подключить можно или CD-проигрыватель, или CD-ченджер, так как подключаются они в один и тот же единственный разъём.
Известные проблемы магнитофона: износ энкодера (регулятора громкости) и вытекание жидких кристаллов из дисплея. Новых подходящих по размерам энкодеров не существует, а установка другого представляет собой сложности ценового диапазона выше, чем стоимость исправного магнитофона. Новых подходящих дисплеев также не существует.
Известные проблемы CD-проигрывателя: деградация лазера (со временем перестают читаться плохие диски, затем и хорошие).
Обратите внимание: хоть внешне магнитофоны схожи до степени смешения, на самом деле это два совершенно разных магнитофона: использовать американский магнитофон для ремонта европейского и наоборот не получится. Передние панели физически и электрически подходят друг к другу, но надписи на кнопках и изображения на дисплеях различаются. Внутри магнитофонов вообще нет одинаковых деталей.
Функциональные отличия в моделях: RDS есть только в европейках, в американках другая сетка (шаг) радио (переключается на европейскую паяльником в мастерской).
Магнитофон имеет защиту от кражи: после полного обесточивания запрашивают ввод четырёхзначного кода. При утере кода требуется раскодировка в мастерской: можно как считать из памяти существующий код, так и установить произвольный новый из диапазона 1111-6666. Полностью удалить код, чтобы магнитофон включался без кода, нельзя.
Магнитофон не имеет встроенного усилителя, поэтому в машине установлен штатный усилитель Nokia, Luxor или Harman/Kardon и соответствующее количество динамиков к ним.

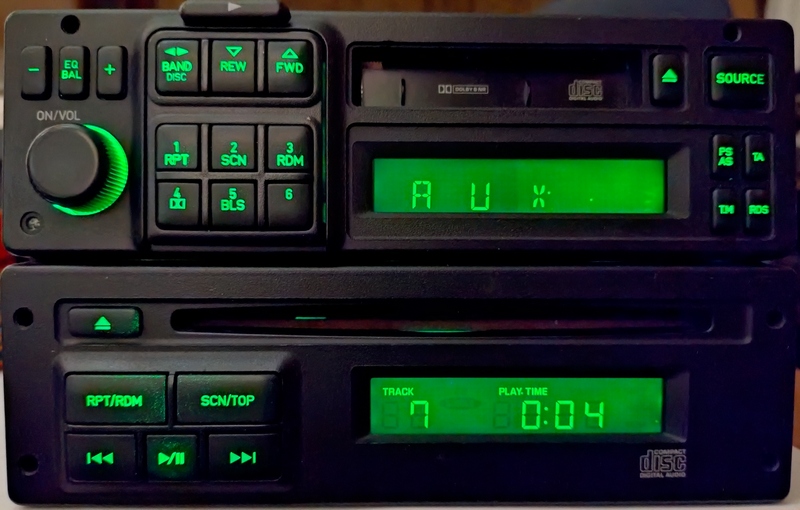

Магнитола Альпайн (Alpine)
Список моделей с номерами запчастей по модельным годам и диапазонам ВИН машин:
Номер Модель Годы Шасси
9125550 CMS80-1 M90-93 -N1033485
4427852 CMS80-1 M93-94 N1033486-
8548588 CMS80-1 M93-94 N1033486-
CD-проигрыватель (опция):
8548604 CDS-80-1 M92-94
8671455 CDS-80-1 M92-94
202600300 CDS-80-1 M92-94
Опциональный CD-проигрыватель не может работать без магнитофона.
Магнитофон поддерживает двухзонный звук: существует комплект для задних пассажиров, который позволяет прослушивать другой источник (радио, кассету или CD-диск) независимо от того, что магнитола проигрывает в динамики. Комплект состоит из заменяемого потолочного плафона с переключателем источников, двумя регуляторами громкости и двумя разъёмами 3,5 мм для наушников.
Магнитофон имеет защиту от кражи: после полного обесточивания запрашивает ввод пятизначного кода. При утере кода требуется раскодировка в мастерской (установка нового кода). Полностью удалить код, чтобы магнитофон включался без кода, нельзя.
Магнитофон не имеет встроенного усилителя. Есть комплектный усилитель, устанавливающийся в переднюю панель и занимающий целый слот, поэтому, так как штатный усилитель не такой уж и выдающийся, а в магнитоле есть четыре обычных линейных выхода, то лучше подключить любой понравившийся нештатный усилитель.

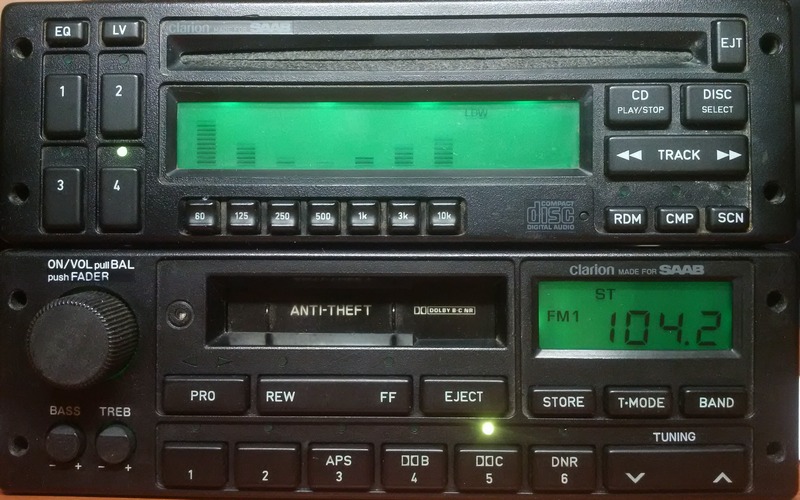

Магнитола Кларион (Clarion) (M92-93)
Список моделей с номерами запчастей:
Номер Модель Годы Двигатель
0247502 PU-9587A M92-93 Turbo
0247510 M92-93 Non-Turbo
Эквалайзер (опция):
0247536 M92-93
Эквалайзер со встроенным CD-проигрывателем (опция):
0247528 PU-2047A M92-93
На магнитофонах, устанавливавшихся на атмо-машины (Non-Turbo), отсутствуют некоторые кнопки и функции, которые есть в магнитофонах турбо-машин (Turbo): Turbo поддерживает Dolby B и C, а Non-Turbo только Dolby B; в Non-Turbo нет динамического шумоподавления и функции сканирования радио с автоматическим запоминанием на кнопки пресетов.
Опциональный эквалайзер со встроенным CD-проигрывателем не может работать без магнитофона (очевидно, что просто эквалайзер тоже не может).
Магнитофон поддерживает управление CD-ченджером, который устанавливается в багажник. По документации поддерживается строго одна модель ченджера (номер запчасти 0247544), но мне кажется, что подойдут любые CD-ченджеры Кларион с интерфейсом Clarion C-bus и 13-пиновым DIN-разъёмом. Обратите внимание: кнопки управления CD-ченджером находятся на панели эквалайзера, то есть для работы CD-ченджера обязательно нужен эквалайзер (или эквалайзер со встроенным CD-проигрывателем).
Магнитофон по умолчанию имеет американскую сетку (шаг) радио, он переключается на европейскую по инструкции от машины.
Магнитофон имеет защиту от кражи: после полного обесточивания (а также если вставить съёмник в отверстия передней панели магнитофона или эквалайзера) запрашивает ввод четырёхзначного кода. Информации о возможности раскодирования у меня пока нет.
Магнитофон не имеет встроенного усилителя. Стереоусилитель начального уровня (на два канала) встроен в корзину (салазки) магнитофона. Также есть четыре линейных выхода, к которым можно подключить любой штатный или нештатный усилитель.

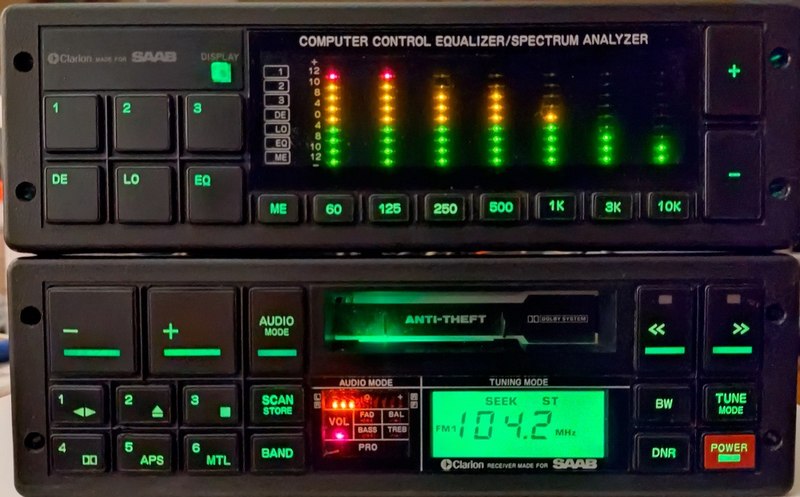

Список моделей с номерами запчастей по модельным годам:
Номер Модель Годы
0273045 PU-9079A M86
0273409 PU-9079B M87
Графический эквалайзер (опция):
0273052 EU-606A M86-87
Усилитель:
0273060 EU-605A M86-87
Обе модели магнитофонов идентичны и взаимозаменяемы между собой, есть только небольшие отличия во внешнем оформлении.
Магнитофон по умолчанию имеет американскую сетку (шаг) радио, она переключается на европейскую паяльником в мастерской.
Четырёхканальный усилитель является обязательным компонентом системы, магнитофон питается непосредственно от него. Усилитель может крепиться в глубине торпеды, также специально для этого усилителя существует ниша-полочка в стандартный отсек с интегрированным креплением.
Если хотите что-то дополнить по этим магнитолам, напишите мне любым способом.
На странице предствалены только те магнитолы, которые я трогал своими руками. Есть ещё десяток моделей магнитофонов от 900OG и 9000, но мне кажется, в России их исчезающе мало или вообще нет.
